更多材料問題，歡迎點擊右側咨詢窗口與客服在線溝通，或與我們銷售代表聯系。PX4預硬模具鋼
PX4化學成份
PX4**預硬模具鋼，P20改良品種，PX4通過真空脫氣處理，組織的均勻程度好，材料表面中心的硬度分別均一性比p20等提高，其切削性和鏡面加工性在30hrc級的材料中*為良好。它以焊接開裂敏感性低的成分平衡進行設計，改善了焊接性，有介紹即使省略預熱和焊后加熱或只在200℃進行，也不易出現焊接開裂px4材料。
PX4的硬度為30-33HRC的預硬化鋼,可直接刻模加工后付諸使用以精心設計的制造工藝，得以了相當均勻的組織及硬度，從而鏡面拋光性及蝕花加工性優(yōu)良；放電加工后表面硬化層的硬度低，便于拋光；以焊接開裂敏感性低的成分平衡設計，大幅度改善了焊接性。
出廠狀態(tài)：HRC30-33
真空脫氣精煉處理鋼質純凈，適合要求拋光或蝕紋加工塑膠模。
預硬狀態(tài)供貨，無需在熱處理可直接用于模具加工，縮短工期。
經鍛軋制加工，組織致密，100%超聲波檢驗，無氣孔，針眼缺陷。

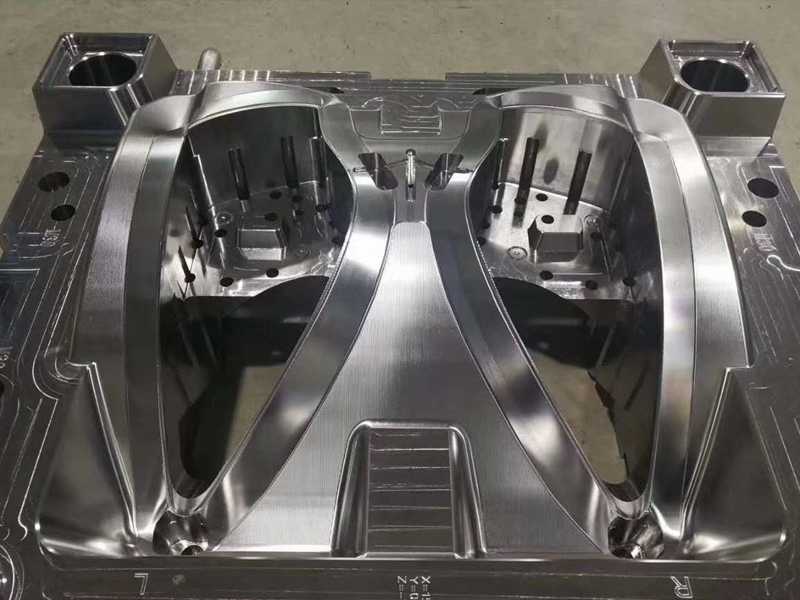

量產用大型鏡面模具，汽車尾燈，鏡殼，前擋板攝像機，家用電器等。
熱塑性塑膠注塑模具，擠壓模具。
熱塑性塑料吹塑模具。
重載模具主要部件。
冷結構制件。
常用于制造電視機殼，洗衣機px4材料，冰箱內殼，水桶等。
電器、音響設備錄像機殼、電視機殼、磁帶盒、風扇、接線器件、鈕扣類、其他
汽車配件尾燈、反射鏡架、儀表罩、車輪側蓋、空調機罩、其他
一、加硬處理：為提高模具壽命達到80萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現。淬火時先在500-600℃預熱2-4小時，然后在850-880℃保溫一定時間（至少2小時）px4材料，放入油中冷卻至50-100℃出油空冷，淬火后硬度可達50-52HRC，為防止開裂應立即進行200℃低溫回火處理，回火后，硬度可保持48HRC以上
二、氮化處理：氮化處理可得到高硬度表層組織，氮化后的表層硬度達到650-700HV（57-60HRC）模具壽命可達到100萬次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。
圓鋼球化退火至硬度≤235HB
扁鋼球化退火至硬度≤235HB
蘇州東锜本著誠實守信的原則，一直深受模具廠商的信賴。歡迎新老客戶來電垂詢，來廠參觀。
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發(fā)現本站有涉嫌抄襲侵權/違法違規(guī)的內容，請發(fā)送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
下一篇：sus630熱處理能達到多少度模具鋼是什么材質
